DSF593A系列说明书( 8500W ~ 3500W通用)
产品简介
●采用先进的水电分离加热技术，安全可靠。
●采用微电脑控制技术，LCD数码显示，自动记忆。
●采用无极调温，自动恒温技术。
●采用先进的霍尔水流开关控制，实现流量自动控制。
●开机即热，边使用边加热，无水量限制，更无需等待。
●热交换体实现内胆分离结构，清洗、检修更方便。
●封闭式结构设计，可实现多路供水（家庭中央热水供水系统）。
●本产品是家庭、酒店、宾馆客房等最理想的沐浴选择。
执行标准：GB4706.1—2005 GB4706.11—2008

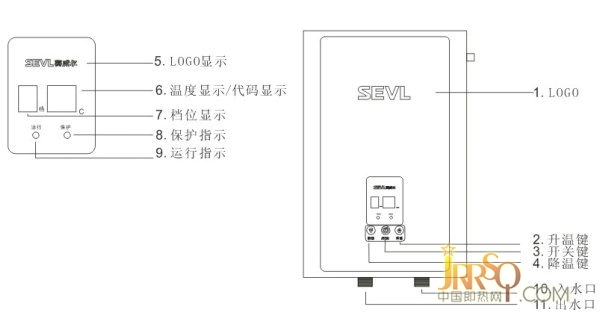

产品示意图：
产品技术参数表
|
型号 |
额定功率 (W) |
额定电压 （V） |
额定 频率 （Hz） |
参考 电流 范围 （A） |
电线截面 要求 (mm2 ) |
额定压力 (Mpa) |
防水等级 |
净重 (Kg) |
|
|
DSF593A-85 |
8500 |
220 ~ |
50 |
0~40 |
6 |
0．6 |
IPX4 |
2.98~3.2 |
|
|
DSF593A-80 |
8000 |
220 ~ |
50 |
0~36 |
6 |
||||
|
DSF593A-75 |
7500 |
220 ~ |
50 |
0~34 |
6 |
||||
|
DSF593A-70 |
7000 |
220 ~ |
50 |
0~31 |
4 |
||||
|
DSF593A-65 |
6500 |
220 ~ |
50 |
0~30 |
4 |
||||
|
DSF593A-60 |
6000 |
220 ~ |
50 |
0~27 |
4 |
0．6 |
IPX4 |
2.98~3.2 |
|
|
DSF593A-55 |
5500 |
220 ~ |
50 |
0~25 |
2.5 ~ 4 |
||||
|
DSF593A-50 |
5000 |
220 ~ |
50 |
0~23 |
2.5 |
||||
|
DSF593A-45 |
4500 |
220 ~ |
50 |
0~21 |
2.5 |
||||
|
DSF593A-40 |
4000 |
220 ~ |
50 |
0~18 |
2.5 |
||||
|
DSF593A-35 |
3500 |
220 ~ |
50 |
0~16 |
1.5 |
||||
1、开机显示本机功率
电源接通后，屏幕先显示本机软件版本后显示本机额定功率和最大使用功率（如：屏幕显示“85”代表此机额定功率为8500W）。
2、自动流量显示
同时触摸“开/关”键和“升温”键，在时间显示区会闪烁显示出当前水流量。
3、出水温度超温保护功能
出水温度超过75℃，热水器停止工作，显示故障代码“F5”,同时有声音报警，保护灯亮。当水温下降到58℃温度时，热水器恢复正常工作。
4、超温保护功能
当出水温度超过70℃时，超温保护器自动断开，热水器停止工作,显示故障代码“E2”,同时有声音报警，保护灯亮。当水温下降到55℃温度时，超温保护器自动复位，热水器恢复正常工作。
5、干烧保护功能
当机器出现异常，发热杯温度超过95℃时, 防干烧保护器将自动断开，切断整机总电源，防止干烧。(注: 此时请停止使用热水器，并与本公司或当地售后网点联系。禁止私自拆机，私自复位，直到故障排除后才可重新使用。)
6、漏电自检功能
若检测到零序电流互感器存在开路或短路现象，热水器将停止工作，显示故障代码“E5”，同时有声音报警，保护灯亮。(注:此时请停止使用热水器，并与本公司或当地售后服务网点联系，禁止私自拆机，直到故障排除后才可重新使用。)
7、漏电保护功能
如热水器出现漏电，微电脑将在0.02秒内断电，热水器停止工作，显示故障代码“E3“，同时有声音报警，保护灯亮。(注:此时请停止使用热水器，并与本公司或当地售后服务网点联系。)
8、内置隔电墙
内置隔电墙技术，通过水电阻的隔离作用，在漏电保护失效和水管带电情况下，确保人身安全。
9、超压保护功能
若热水器供水压力大于额定值，泄压阀将自动泄压，保障人身安全和热水器完好。
10、自动记忆功能
开机显示上次设置状态，无需重复设置。
11、接地保护功能
热水器发热体都由专线将其与地线可靠连接。
12、低水流量保护功能
水流量低于1L/min时，热水器不能正常工作，机器停止运行。当水流量大于1.2L/min时，热水器恢复正常工作。
13、温度传感器故障自检功能
监测到进水或出水温度传感器出现故障时，显示故障代码“E4”或“E7”， 热水器停止工作，同时有声音报警，保护灯亮，不能显示出水温度。(注:此时请与本公司或当地售后服务网点联系。)
14、控制板过零检测故障
控制板上过零电路出现故障时，显示故障代码 “E1”， 热水器停止工作，同时有声音报警，保护灯亮。(注:此时请与本公司或当地售后服务网点联系。)
15、功率元件异常故障
控制板上功率元件出现故障时，显示故障代码 “E6”， 热水器停止工作，同时有声音报警，保护灯亮。(注:此时请与本公司或当地售后服务网点联系。)
16、控制板上存储器异常故障
控制板上存储器出现故障时，显示故障代码 “E8”， 热水器停止工作，同时有声音报警，保护灯亮。(注:此时请与本公司或当地售后服务网点联系。)
安装方法
1、本机安装必须由接受本单位专业培训合格并配有上岗证的专业人员安装。
2、工具：带ø6钻头冲击钻、铅笔、活动扳手、大号十字螺丝刀、万用表、电笔、老虎钳、
绝缘胶布等。
3、检查所用空气断路器、电表容量、电线截面积是否符合要求，是否可靠接地。
注意1）、地线必须可靠接地，否则可能引发安全事故。
2）、请使用带漏电保护的空气断路器，以确保安全。
4、热水器机体安装必须与墙壁保持3mm以上距离，安装的墙壁要注意平整，这样牢固而显 得整齐。
5、安装时须确认：打孔位置是否有预埋电线、水管，以免造成安全隐患。请选择热水器安装的最佳位置。在考虑热水器不要被水直接喷溅到机身时，也要注意出水路径不宜过长，以免造成能耗的增加。
6、在室内外水路管道的选择上，不要把热水器安装在容易结冰的地方，尤其是在北方有些地区。
7、热水器安装参考图：
考虑电源线长度、总电源空气断路器位置等以确认热水器安装位置。
9、 将热水器电源线按标识接线，火线为红色(L)；零线为蓝色（N）；地线为黄/绿色双色线（E）；与用户电源线连接固定于用户自备空气断路器内。用户接到热水器的电源线截面积参考产品技术参数表。
10、在墙壁上确定好升降杆的安装位置，并用铅笔标出固定螺孔位置，用冲击钻钻孔，用螺丝钉将升降杆固定好。
11、按热水器上标识将附件：调温泄压阀、软管、花洒连接好。（提示：水管接头部位都必须加密封片，进水管还需缠上生胶带，且进水口及花洒接头还需加装滤网。在上紧水管接头时，请勿用力过猛，以防热水器损坏。）建议用户在自来水管连接到热水器进水口之间加装角阀，方便调节水量及方便维修与保养热水器。
12、热水器安装示意图：
开机步骤：
第一步：先打开水阀，等花洒有水喷出，通过调节调温旋钮使花洒的出水量适量，再合上总电源开关。（注：出水量不宜过大。）
第二步：触摸“开/关”键开机，热水器开始工作，运行指示灯亮。（注：本机正常工作水流量为≥1.2L/min）
第三步：触摸“升温”或“降温”按键，选择合适的温度；每按一次蜂鸣器会有声音提示。
第四步：通过调节调温旋钮使出水温度适宜。
（注:：当用户想洗凉水时，不开机或关机出来的就是凉水。）
关机步骤：
第一步：先按开/关键关机，或者关闭总电源。
第二步：将水阀关闭。
使用注意事项：
1、使用时，先通水再通电；关机时，先关电，后关水。
2、使用前请调节好温度，本热水器非仅作沐浴用。
3、请定期清除花洒和进出水管滤网污垢，以防堵塞。
4、避免外壳接触酸性或碱性溶液，以防腐蚀。清洁外壳时，请先关闭总电源开关，使用中性清洁剂擦洗，清洁完毕请用棉抹布轻轻檫干。
5、避免将水溅到空气断路器或机身，以防电器元件受潮，发生事故。空气断路器及漏电保护器等电气部件应安装在水淋不到的地方和儿童接触不到的地方。
6、用户不得擅自拆机或改装本热水器，否则产生后果由用户承担。如需维修必须由本公司派遣的维修人员或本公司指定的售后服务网点负责。
7、若电源线损坏需更换时，必须由本公司派遣的维修人员或本公司指定的售后服务网点负责更换。
8、当热水器中的水结冰或怀疑其可能结冰时，则禁止给热水器接通电源。
9、热水器的出水口不允许连接到除本公司指定的任何接头或水龙头上。
10、为避免由热断路器的误复位产生危险，器具不能通过外部开关装置供电，例如定时器或连接到由通用部件定时进行通、断的电路。
11、请用本机所配附件，请勿使用旧软管及其他旧辅助配件。
12、在连接器具的外导线时，必须按布线规则安装一种在断电时所有触点开距在过电压等级Ⅲ类条件下的全极断开装置。
13、热水器长期不工作时，为了延长热水器的使用寿命，请关闭总电源开关和进水阀。
特别提示：使用热水器前，一定要先调试好水温，以免烫伤！
7. 故障排除表
|
故障现象 |
故障原因 |
解决方法 |
|
无法开机 |
1、未通电 |
1、接通电源 |
|
2、双极断开温控器未复位 |
2、送指定维修点检修 |
|
|
不能加热 |
1、水流量太低，无法启动 |
1、增大进水量 |
|
2、漏电保护器处于保护状态 |
2、调整漏电保护器至开机状态 |
|
|
3、微电脑死机 |
3、断开总电源开关，重新合闸 |
|
|
4、发热管损坏 |
4、送指定维修点检修 |
|
|
无温度显示 |
1、出水温度传感器故障 |
1、送指定维修点检修 |
|
出水温度高 |
1、出水温度传感器故障 |
1、送指定维修点检修 |
|
水温过低 |
1、出水温度设定太低 |
1、重新设定出水温度 |
|
2、调温泄压阀旋钮处于低温处 |
2、调到高温处 |
|
|
出水量小 |
1、进水口过滤网堵塞 |
1、更换或清洗过滤网 |
|
2、花洒堵塞 |
2、清洗花洒滤网 |
|
|
3、当地水压低 |
3、暂停使用或增大水压 |
|
|
跳闸 |
1、空气断路器容量不够或质量差 |
1、换空气断路器 |
|
2、漏电 |
2、送指定维修点修理 |
1、公司严格执行国家《部分商品修理更换退货责任规定》、《消费者权益保护法》及《产品质量法》，产品服务执行国家新三包规定。整机保修一年，发热管保修三年。
2、全国各服务中心所在城市开设24小时服务热线。
3、全国实行48小时（中心城市实行24小时）预约上门服务（限定有服务点处）。
4、建立顾客档案，实行定期回访。
5、用户必须使用随机原配附件，否则造成的使用问题由用户自己承担。
6、说明：非家庭使用所购买的产品，其整机及主要部件的保修期为12个月，厂方、商业单位出售的降价处理商品保修条件同上，降价部位不予保修。
7、保外机器需向用户收取上门服务费和配件费用。
8、保修期内的产品实行免费维修服务的条件：
（1）能提供我公司《产品保修卡》。
（2）能提供购机发票或有效购机证明。
（3）由我公司特约服务网点安装，维修的产品。
9、下列情况不属于免费保修范围，但我公司仍为用户提供收费维修服务：
（1）消费者因使用、维护、保管不当而损坏产品。
（2）非我公司指定的服务单位安装，维修造成损坏的（包括顾客自行安装或拆卸维修、非使用我司提供的辅件而造成的）。
（3）没有保修卡或购机有效证明的，保修卡或购机发票经过无效涂改的。
（4）保修卡上的产品型号，机身号码与所维修产品上的不相符。
（5）由于产品使用环境条件，如电源、水源等非本公司所能控制的因素，或因用户水、电路不符合国家规定而引起的一切损坏及损失，不在免费保修范围内。
（6）因不可抗拒的自然灾害造成损坏的。
（7）由于电源电压不稳定及超出正常电压范围（198V-242V）或电源线路安装不符合国家电器安装要求而造成产品损坏的。
（8）工厂和经销商已注明作降价处理的“等外品”和“处理品”的产品。
（9）超过保修期的产品。
（10）本规定未涉及的问题，以国家《部分商品修理更换退货责任规定》为准。
注：为了保证产品的正常使用寿命，请在地区水质硬度为<450mg/L(Ca2+、Mg2+)的情况下使用。
全国24小时售后服务、投诉电话：0755-28112399
产品保修卡
|
用户姓名 |
|
联系电话 |
|
|||
|
用户地址 |
|
|||||
|
邮 编 |
|
购买商场 |
|
|||
|
产品型号 |
|
购买日期 |
|
|||
|
出厂日期 |
|
安装时间 |
|
|||
|
机 身 条 形 码 粘 贴 区 |
||||||
|
第一次维修 |
||||||
|
故障现象 |
处理方法 |
处理结果 |
维修员 |
日期 |
||
|
|
|
|
|
|
||
|
用户意见： 客户签名： |
||||||
|
第二次维修 |
||||||
|
故障现象 |
处理方法 |
处理结果 |
维修员 |
日期 |
||
|
|
|
|
|
|
||
|
用户意见： 客户签名： |
||||||
|
第三次维修 |
||||||
|
故障现象 |
处理方法 |
处理结果 |
维修员 |
日期 |
||
|
|
|
|
|
|
||
|
用户意见： 客户签名： |
||||||
|
保修注意事项： 1、整机保修一年，发热管保修三年。 2、未按说明书的要求操作而引起的故障不保修。 |
||||||
